В областта на автоматизацията и контрола на движенията точното измерване на въртенето е от съществено значение, и тук инкременталните енкодери превъзхождат. Тези умни устройства преобразуват въртеливото движение на вала в цифрови импулси, които предоставят важна информация за относителната позиция, скорост и посока. Представете си ги като надеждни и точни “цифрови очи”, които направляват машините.
Инкременталните енкодери са незаменими в широк спектър от приложения, от сложните движения на роботизирани ръце в завод до прецизното насочване на телескоп, наблюдаващ небесни планети. Те гарантират, че движенията се изпълняват с най-висока точност и са важни компоненти в печатни машини, CNC машини, конвейерни системи и дори в медицинско оборудване.
Основният принцип включва вал, кодиращ диск (състоящ се от модел от сегменти) и сензор. Контролна система използва електрическите импулси, генерирани от сензора, когато той открие вариации в модела, докато валът се върти, за да определи въртенето.

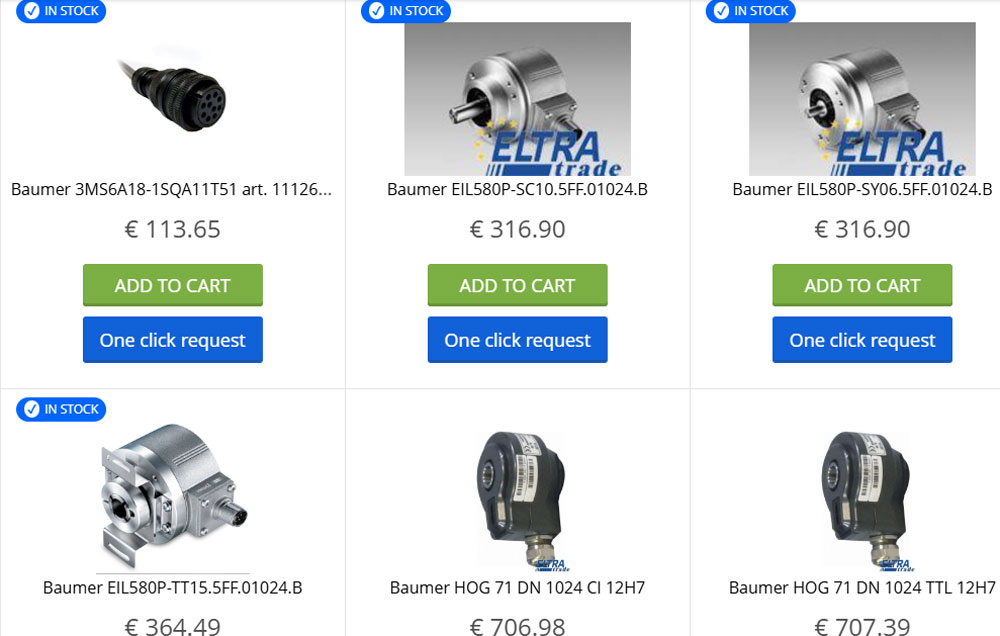

Инкременталните енкодери Baumer са сред най-добрите в индустрията по отношение на точност и надеждност. Енкодерите Baumer са известни със своята здрава конструкция и отлично разделителна способност, като служат в различни приложения. Baumer предлага широка гама от енкодери, които да отговарят на различни изисквания – от здрави енкодери за взискателни индустриални условия до малки енкодери за приложения с ограничено пространство.
Съвременните енкодер технологии на Baumer са доказателство за тяхната отдаденост към иновациите. Baumer непрекъснато разширява границите на производителността на енкодерите – от прецизните си оптични енкодери с компактни дизайни до магнитните енкодери с изключителна устойчивост на удар и вибрации. Техните енкодери са проектирани да предоставят надеждни и точни данни в най-тежките условия, осигурявайки ефективната и безгрешна работа на важни системи.
Видове инкрементални енкодери
Инкременталните енкодери съществуват в два основни варианта, всеки със собствен метод за превръщане на движението в цифрова информация: оптични и магнитни. Нека разгледаме тези технологии.
Оптични енкодери: Майстори на прецизността
Оптичните енкодери доминират в приложенията, изискващи висока резолюция и точност. Те използват източник на светлина, кодиращ диск (с непрозрачни и прозрачни сегменти) и фотодетектор. Докато валът завърта кодиращия диск, светлинният лъч се прекъсва, създавайки модел на светлина и сянка. Фотодетекторът засича тези промени, генерирайки електрически импулси, които съответстват на ъгловото движение.
Въпреки че се фокусираме върху инкрементални оптични енкодери, заслужава да се отбележи, че оптичната технология обхваща и абсолютни енкодери. За разлика от инкременталните енкодери, които предоставят данни за относителната позиция, абсолютните енкодери присвояват уникален код на всяка позиция на вала, позволявайки определяне на абсолютна позиция дори след загуба на захранване.
Магнитни енкодери: Здрави и надеждни
Магнитните енкодери предлагат здрава алтернатива, особено подходяща за тежки среди. Вместо светлина, те използват магнитно поле и магнитен сензор. Дискът на енкодера има модел от магнитни полюси. Сензорът засича промените в магнитното поле, докато дискът се върти, създавайки електрически сигнали, които представят въртеливото движение.
Оптични срещу магнитни: Сравнителен поглед
| Характеристика | Оптични енкодери | Магнитни енкодери |
| Резолюция | Обикновено по-висока | Обикновено по-ниска |
| Точност | По-висока | Средна |
| Устойчивост на околната среда | Податливи на прах, мръсотия и вибрации | По-устойчиви на тежки условия |
| Цена | Може да бъде по-висока | Обикновено по-рентабилни |
| Приложения | Прецизни приложения, роботика, медицинско оборудване | Индустриални среди, тежки машини |
Изборът на подходящ тип енкодер зависи от специфичните изисквания на приложението. Докато оптичните енкодери превъзхождат в прецизността, магнитните се отличават с издръжливост и икономичност.
Работни принципи на инкременталните енкодери
Инкременталните енкодери, основни компоненти в системите за контрол на движение, преобразуват механичното въртене в цифрови сигнали, като предоставят прецизни данни за преместване, скорост и посока. Този сложен процес разчита на взаимодействието между няколко ключови елемента и техники за обработка на сигнали.
Генериране на импулси: Основата на измерването
В сърцевината на инкременталния енкодер стои кодиран елемент, обикновено диск или колело с прецизно дефинирани маркировки. Докато валът на енкодера се върти, тези маркировки взаимодействат с механизма за детекция, генерирайки електрически импулси. Тези импулси са суровите данни, представляващи въртеливото движение.
A/B квадратични сигнали: Определяне на посоката
Инкременталните енкодери обикновено използват два изходни канала, обозначени като A и B, за да определят посоката на въртене. Тези канали произвеждат импулси със сдвиг по фаза един спрямо друг, техника, известна като квадратично кодиране. Тази фазова зависимост позволява еднозначно отчитане на посоката: когато канал A води канал B, въртенето е по посока на часовниковата стрелка; обратно, когато B води A, въртенето е в обратната посока.
Броене на импулси и интерпретация: Извличане на данни за движението
Броят на генерираните импулси на оборот, известен като резолюция на енкодера, е пряко свързан с точността на измерването на ъгловото преместване. Чрез броене на тези импулси системата може точно да определи изминатото ъглово разстояние. Освен това, честотата на импулсите осигурява пряка мярка за скоростта на въртене. По-високата честота на импулсите съответства на по-бързо въртене.
Индексен импулс: Установяване на абсолютна отправна точка
В много приложения се включва допълнителен сигнал, наречен индексен импулс, за да осигури абсолютна отправна точка в рамките на въртеливия цикъл. Този импулс, генериран веднъж на оборот, обозначава специфична позиция на кодирания елемент. Индексният импулс позволява на системата да установи известна „домашна“ позиция, подпомагаща задачи като нулиране или проследяване на абсолютната позиция.
Чрез разбиране на тънкостите в генерирането на импулси, квадратичното декодиране и броенето на импулси инженерите могат ефективно да използват възможностите на инкременталните енкодери за прецизен контрол на движението в широк кръг от приложения.
Предимства и недостатъци на инкременталните енкодери
Инкременталните енкодери са станали основни компоненти в контрола на движението в различни сектори поради здравината на работата си и лекотата на използване. Както всяка технология, те имат предимства и недостатъци. Нека разгледаме плюсовете и минусите, които определят тяхното приложение.
Предимства
- Простота: Инкременталните енкодери се отличават с опростен дизайн и принцип на работа, което ги прави лесни за интегриране и разбиране. Тази простота намалява сложността на проектирането и внедряването на системата.
- Икономичност: Инкременталните енкодери често имат по-достъпна цена в сравнение с абсолютните. Тази достъпност ги прави привлекателен избор за приложения, ориентирани към икономия на бюджета, при които абсолютната позиция не е от критично значение.
- Висока резолюция: Инкременталните енкодери могат да постигнат изключително висока резолюция, позволявайки прецизно измерване на дори минимални ъглови премествания. Тази фина мярка е от решаващо значение в приложения, изискващи точен контрол на движението.
- Измерване на скоростта: Способността за пряко измерване на скоростта чрез честотата на импулсите прави инкременталните енкодери идеални за приложения за контрол на скоростта и обратна връзка.
- Компактен размер: Много инкрементални енкодери са налични в компактни размери, което позволява интеграцията им в ограничени пространства.
Недостатъци
- Липса на абсолютна позиция: Сериозно ограничение на инкременталните енкодери е неспособността им да предоставят абсолютна позиция без индексен импулс. След прекъсване на захранването системата губи информация за позицията, което изисква референцираща процедура.
- Податливост на шум: Инкременталните енкодери могат да бъдат уязвими на електрически шум, което може да доведе до грешни импулси и неточни измервания. Внимателно проектиране на системата и екраниране са от съществено значение за смекчаване на тази уязвимост.
- Грешки в броенето: В приложения с висока скорост или среди със значителни вибрации могат да възникнат липсващи импулси или грешки в броенето, които влияят върху точността на измерванията на позиция и скорост.
- Ограничена функционалност: Инкременталните енкодери предоставят информация за промени в относителната позиция и скоростта. Те не могат да предложат разширена диагностична информация или да комуникират сложни данни като абсолютни енкодери.
Инженерите могат да определят дали инкременталните енкодери са подходящи за техните изисквания за контрол на движението, като внимателно сравнят тези предимства и недостатъци с уникалните изисквания на дадено приложение.
Инкременталните енкодери в действие
Гъвкавостта на инкременталните енкодери е очевидна в тяхната широка употреба в различни индустрии. Нека разгледаме някои основни приложения, където тези устройства играят ключова роля:
Индустриална автоматизация
- CNC машини: Прецизно контролиране на движението на режещи инструменти и детайли за осигуряване на точно обработване.
- Конвейерни ленти: Мониторинг и контрол на скоростта и позицията на лентите за ефективно управление на материалите.
- Контрол на мотори: Осигуряване на обратна връзка за въртенето на вала на мотора за точен контрол на скоростта и позицията в различни индустриални процеси.
- Автоматизирани линии за сглобяване: Проследяване на позицията и движението на компонентите по време на сглобяването.
Роботика
- Позициониране на ставите: Точно измерване на ъгловата позиция на ставите на роботите, позволявайки прецизни и координирани движения.
- Обратна връзка за движение: Осигуряване на обратна връзка в реално време за движението на роботизирани ръце за динамичен контрол и следване на траекторията.
- Контрол на инструмента: Позволява прецизен контрол на захвата и инструмента на робота за деликатни манипулационни задачи.
Други приложения
- Печат: Контрол на подаването на хартия и позиционирането на печатната глава за точен и висококачествен печат.
- Медицинско оборудване: Мониторинг и контрол на движението на медицински устройства като хирургически роботи, скенери и инфузионни помпи.
- Автомобилостроене: Измерване на скоростта на колелата за антиблокиращите системи (ABS) и контрола на сцеплението.
- Аерокосмическа индустрия: Следене на позицията на управляващите повърхности и колесника на самолетите.
Този списък представлява само кратък поглед към множеството приложения на инкременталните енкодери. Тяхната способност да предоставят точни и надеждни данни за движението ги прави основни компоненти в различни съвременни технологии.
Инкременталните енкодери са доказано съществени компоненти в разнообразни приложения, изискващи прецизен контрол на движението. Тяхната простота, икономичност и висока резолюция ги правят популярни сред инженерите в различни индустрии. Въпреки ограниченията си, като липсата на възможност за абсолютна позиция без индексен импулс, техните предимства продължават да стимулират иновациите в технологиите за контрол на движението.
С развитието на технологиите, инкременталните енкодери несъмнено ще останат начело на сензорите за движение, като помагат на инженерите да постигат нови нива на прецизност и контрол в своите приложения.
